Sissejuhatus
Väike gunite masin on professionaalne seade betooni pihustuskonstruktsioonide jaoks, mida kasutatakse peamiselt maa-aluste projektide (nt tunnelid, metrood, truubid jne) betoonipihustamiseks. Selle kogumõõt on 1520*820*1280 mm, kaal 700 kg, ja sellel on kompaktne karbi struktuur. Selle tööpõhimõte on segada tsement ja liiv veega ning pihustada segu ehituspinnale rõhuga 0.2-0.6Mpa läbi φ51mm transporditoru.
Omadused
Paindlik materjali suhe
Väike gunite masin toetab mitmesuguseid materjalide suhteid, kuna seadmel on sisseehitatud partii juhtimissüsteem, mis suudab täpselt juhtida sööda kogust ja niiskusesisaldust. See võimaldab ehitustöötajatel kohandada suhet vastavalt objekti vajadustele ja materjali omadustele, nii et erinevates töötingimustes on võimalik saavutada häid pihustusefekte. Näiteks saab vee-tsemendi suhet suurendada kõrge temperatuuriga keskkonnas, et vältida materjali kiiret kuivamist, samas kui vee-tsemendi suhet saab külmas keskkonnas nakkuvuse parandamiseks vähendada.
Maksimaalne agregaadi kohanemisvõime
Väikese guniidimasina etteandeport on projekteeritud laiana, toetades maksimaalselt 20 mm agregaadi läbimõõtu, mis väldib tõhusalt olukorda, kus suured materjaliosakesed torujuhtme blokeerivad. Sellistes rakendustes nagu tunneli tugevdamine ja nõlvade kaitse, kasutatakse toorbetooni üldise tugevuse parandamiseks sageli jämedat täitematerjali. Seadmete konstruktsioon tagab jämeda täitematerjali sujuva läbimise ja ühtlase segunemise, suurendades seeläbi oluliselt tugevdusefekti.
Sööda kõrguse disain
Väikese gunite masina etteandekõrgus on 1,1 meetrit. See disain põhineb töötajate tööharjumuste arvestamisel. Toiteava kõrguse alandamisega väheneb töötajate töömahukus söötmisprotsessi ajal, mis muudab käsitsi söötmise tõhusamaks ning eelised on ilmsed pikaajalisel pideval tööl.
Kiire rootor
Väike gunite masin on varustatud kiire rootoriga 11 pööret minutis. See kiirus võib pihustusprotsessi ajal tõhusalt segada suuri osakesi segu peenosakestega, vältida ummistusi ja parandada pihustamise ühtlust.
Mitme pingega kohanemisvõime
Seadmel on sisseehitatud mitme pingega ühilduv mootorisüsteem, mis suudab erinevate pingete korral automaatselt kohaneda töökeskkonnaga, et tagada seadmete stabiilne töö. Seadmed toetavad kahte pingetaset 380 volti ja 660 volti, et rahuldada erinevate ehitusobjektide energiavajadusi. See on eriti praktiline mõnel ehitusplatsil, kus on ebastabiilne toiteallikas või piiratud toitetingimused. Seda saab ühendada otse kohaliku toiteallikaga, et töötada ilma täiendavate trafoseadmeteta.
Parameetrid
|
Mudel |
PZ-5 |
|
Mahutavus |
5-5.5 m3/h |
|
Transpordikaugus (horisontaalne) |
200 m |
|
Kohaldatava materjali (tsemendi/liivakivi) suhe |
1:3-5 |
|
Kohaldatava materjali (vee/tuha) suhe |
Väiksem või võrdne 0.4-0.45 |
|
Max agregaadi suurus |
Väiksem või võrdne ф20 mm |
|
Toitetoru siseläbimõõt |
ф51 mm |
|
Töörõhk |
0.2-0.6 Mpa |
|
Õhu tarbimine |
7-8 m3/min |
|
Söötmiskõrgus |
1.1 m |
|
Rootori kiirus |
11 p/min |
|
Mootori võimsus |
5,5 kW |
|
Mootori kiirus |
960 p/min |
|
Pinge tase |
380/660 V |
|
Kuju suurus (P * L * K) |
1520*820*1280 mm |
|
Kogu masina kaal |
700 kg |
Rakendused
Tunnelid ja maa-alused projektid
Tunneli kaevetööde tugiprojektides kasutatakse esialgse betooni tugikihi pihustamiseks väikseid guniidimasinaid. See tugikiht võib suurendada tunneli stabiilsust ja takistada kivimikihtide libisemist. Ehitusprotsessi ajal saab väike toorbetoonmasin oma väiksuse tõttu hõlpsasti kitsas ruumis liikuda. See sobib väiksema läbimõõduga tunnelite jaoks, nagu linnametrood, väikesed maa-alused läbipääsud ja veevarustustorustike projektid, ning suudab kiiresti lõpetada kaljuseina pinna tugevdamise.
Mäenõlvade tugevdamine
Mägede või maanteede nõlvade stabiliseerimise projektides kasutatakse sageli väikeseid guniidimasinaid kivi- või pinnasepinna katmiseks, et moodustada stabiilne kaitsekiht, mis takistab tõhusalt vihmavee erosiooni ja geoloogilist kollapsit.
Ehituskonstruktsioonide remont
Väike gunite masin saab otse pihustada ja parandada hoone pragusid ja kahjustatud piirkondi, et parandada konstruktsiooni tugevust. Tänu väikesele disainile sobib see kasutamiseks kitsamates tööpiirkondades, nagu sillad, maja siseseinad ja muud raskesti ligipääsetavad alad.
Kaevandamise tugi
Kaevanduse kaevandamisprotsessis on ohutuse tagamiseks vaja õigeaegselt toestada kaevandust ümbritsev kivi. Väikseid guniidimasinaid saab kasutada tugipihustamiseks tunnelites ja kaljukas, et moodustada tihe betoonikiht, mis takistab kivimite mahavarisemist või libisemist. Kaevanduse siseruum on väike ja traditsioonilisi seadmeid pole lihtne kasutada. Väikesed toorbetoonmasinad suudavad siiski oma paindlikkusega kitsastes kaevandustunnelites tõhusalt töötada, vähendades ruumipiirangutest tulenevaid raskusi tugikonstruktsioonides.

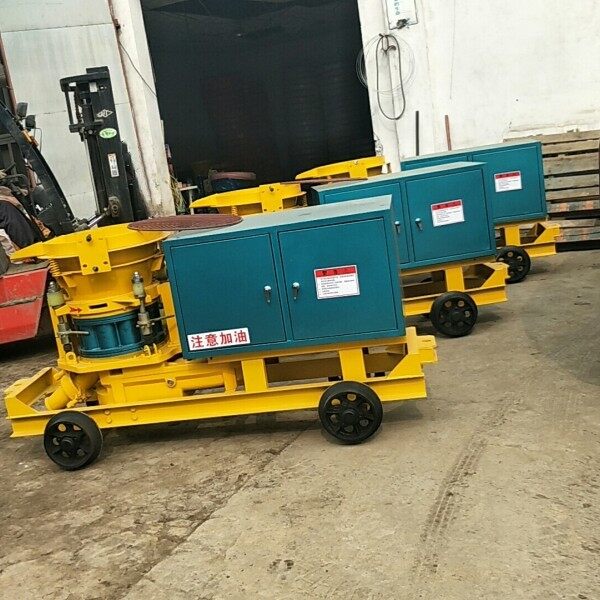

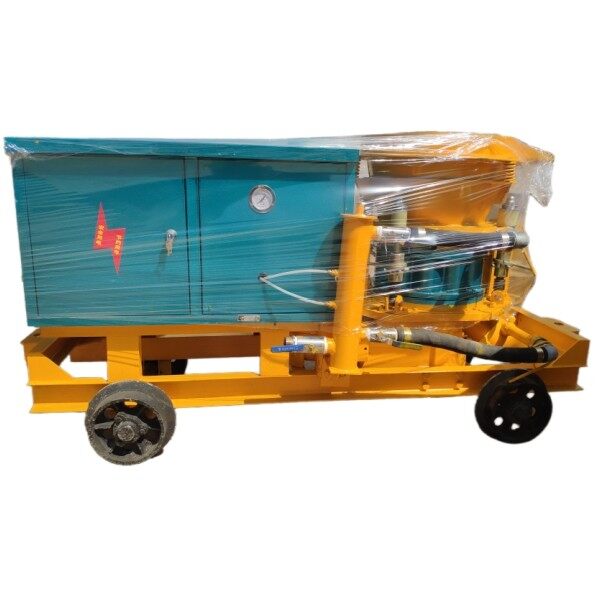

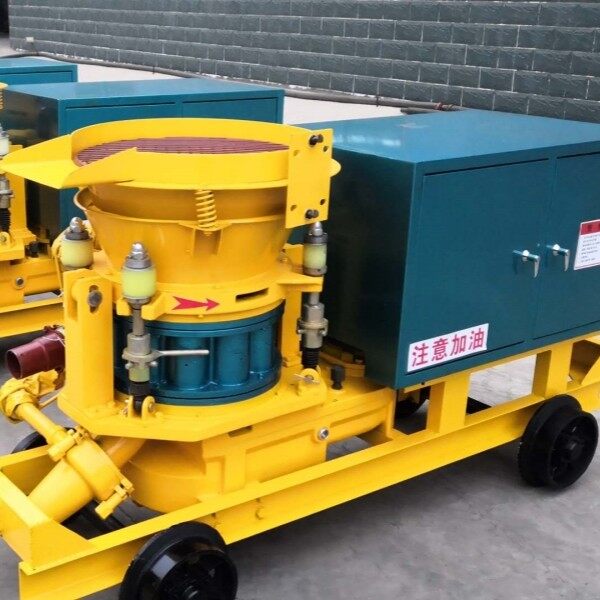

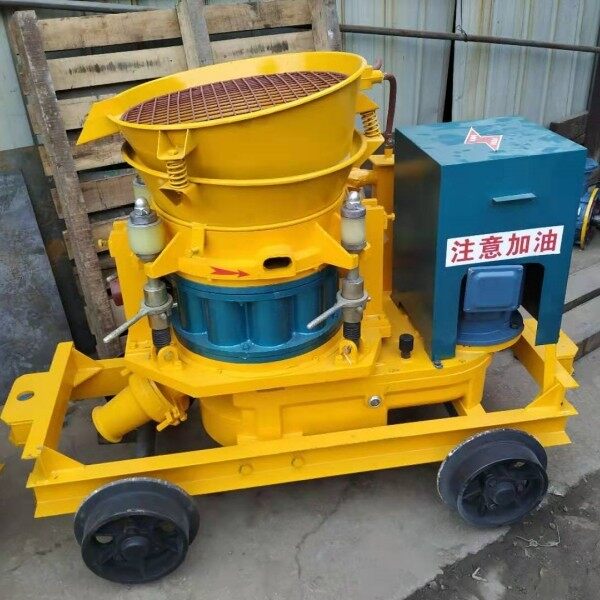

Pildid
